Menyiapkan Perangkat Jaringan : Akses Konfigurasi Routing dengan WinBox

October 03, 2019

Untuk melakukan konfigurasi dasar pada mikrotik, hal pertama yang dilakukan adalah kita harus mengetahui bagaimana cara untuk mengaksesnya. Ada beberapa cara yang bisa dilakukan untuk mengakses mikrotik diantaranya menggunakan aplikasi winbox, melalui web browser (webfig), menggunakan Telnet & SSH (PuTTY), dan Remote menggunakan Port Console.

Untuk konfigurasi dasar yang digunakan pada modul ini adalah menggunakan aplikasi winbox. Langkah-langkah dasar yang dilakukan adalah:

1. Buka aplikasi Winbox


Gambar 1 . Tampilan Aplikasi Winbox


2. Masuk ke tab IP => Address, untuk menambahkan IP


Gambar 2. Tampilan Adress IP

3. Pada tab ini tambahkan IP Public, biasanya IP public tergantung dari lokasi kota/daerah anda tinggal.

Gambar 3. Tampilan IP Publik

4. Kemudian tambahkan lagi IP Private nya,ubah Interface-nya sesuai Port di RouterBoard MikroTik.

Gambar 4. Tampilan IP Private


5. Setelah menyetting IP, kita setting juga DNS nya, IP => DNS


Gambar 5. Tampilan Setting IP

6. IP server DNS-nya mengikuti DNS google saja. yaitu 8.8.8.8 dan jangan lupa ceklis "Allow Remote Request


Gambar 6. Tampilan IP Server DNS

7. Setelah menambahkan DNS, setting Firewall. IP => Firewall.


Gambar 7. Tampilan Firewall
8. Masuk ke tab NAT dan add NEW NAT RULE. di tab General pilih chain "srcan at" dan di tab action pilih "masquerade"


Gambar 8. Setingan NAT
Gambar 9. Setting NAT
9. Jika sudah maka tampilannya seperti ini.


Gambar 10. Tampilan NAT

10. Langkah terakhir tambahkan Gateway-nya. IP => Routes


11. Jika tadi IP Public nya 43.240.229.194, maka gateway-nya 43.240.229.193. jika sudah
klik OK.

12. Kemudian buka New Terminal, coba PING ke IP Gateway dan coba PING ke situs tertentu.

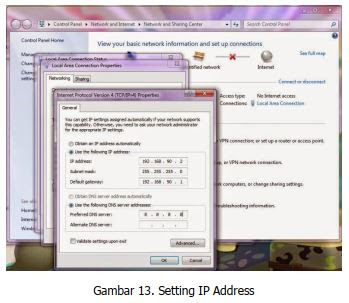

13. Untuk mencobanya, ubah juga IP pada PC/Laptop anda. sesuai IP Private yang dibuat tadi.


14. Coba buka browser dan masuk ke google, jika berhasil maka Konfigurasi dasar Mikrotik sudah berhasil.
