Sinyal Digital dalam Physical Layer

February 17, 2016

Sinyal Digital

Sinyal digital merupakan sinyal data dalam bentuk pulsa yang dapat mengalami perubahan yang tiba-tiba dan mempunyai besaran 0 dan 1 seperti ditunjukan pada Gambar 1. sinyal digital hanya mencapai jarak jangkauan pengiriman data yang relatif dekat

Dalam proses transmisi data, digunakan sebuah alat yang
dinamakan modem. Modem merupakan singkatan dari modulator demodulator.
Sebagai modulator, modern menerjemahkan data atau
informasi dalam bentuk sinyal digital menjadi sinyal analog dan kemudian menggabungkanya dengan frekuensi pembawa (carrier), sedangkan sebagai demodulator, modern menerjemahkan data atau informasai sinyal analog tersebut ke dalam bentuk sinyal digital.




Ada empat kemungkinan pasangan betuk sinyal data dan sinyal transmisi yang terjadi setelah mengalami proses transmisi data. Empat kemungkinan itu diuraikan dalam keterangan sebagai berikut.

1. Digital Data Digital Transmission
Pada digital data digital transmission, data yang dihasilkan oleh transmitter berupa data digital dan ditransmisikan dalam bentuk sinyal digital menuju ke receiver.
Dalam bentuk transmisi ini, dikenal ada dua macam cara pensinyalan yaitu sebagai berikut.
 Non Return to Zero (Gambar 3.9) merupakan pensinyalan pada RS 232.









Pada metode digital data digital transmissionI ini tidak dibutuhkan modem, karena sinyal data dan sinyal transmisinya sama.

2. Analog Data Digital Transmission
Pada analog data digital transmission, data yang dihasilkan oleh transmitter berupa sinyal analog dan ditransmisikan dalam bentuk sinyal digital menuju ke receiver. dalam kondisi yang baik. Metode ini digunakan untuk pengiriman data suara atau gambar sehingga data sampai ke tujuan

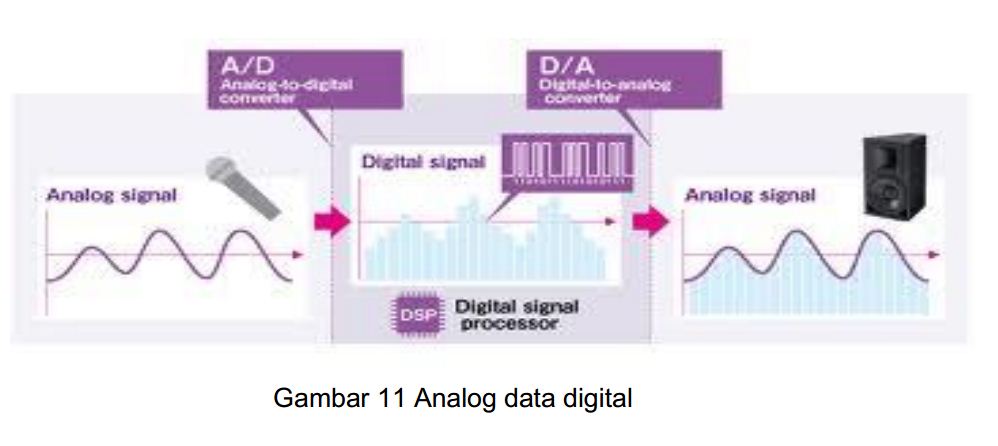

Pada metode ini, dibutuhkan modem pada sisi transmitter untuk menerjemahkan data dalam bentuk sinyal analog menjadi sinyal digital dan modem sisi receiver yang akan menerjemahkan data dalam bentuk sinyal digital yang diterima menjadi sinyal analog lagi. (Gambar 11)




3. Digital Data Analog Trasnmission
Pada digital data analog transmission, sinyal data yang dihasilkan oleh transmitter oleh transmitter berbentuk sinyal digital dan ditransmisikan dalam betnuk sinyal analog menuju receiver. Bentuk transmisi ini digunakan untuk proses transmisi data antar komputer yang jaraknya sangat jauh antara komputer satu dengan komputer yang lainnya.
Dalam transmisi ini dikenal tiga macam pensinyalan sinyal analog, yaitu:
 Amplitudo Shift Keying (ASK)
  • Pada saat ini, amplitudo gelombang pembawa diubah-ubah sesuai informasi yang ada. Lebar amplitudo pada ASK ada dua macam, yaitu dua tingkat (0-1) atau empat tingkat (0-11). Gambar 3.12 menampilkan perubahan yang terjadi pada gelombang pembawa dengan pensinyalan ASK.
